高壓電力電纜基礎知識

1總述

用于電力傳輸和分配的電纜，稱為電力電纜。現在，電力電纜的應用越來越廣泛。一般認為，電力電纜使用的普遍性，不僅反映了電力工業發展的速度和深度，而且也反映了城市建設的現代化程度。

在市區，架空線路走廊在技術上難以解決時，在狹窄街道、繁華市區高層建筑地區及市容環境有特殊要求時，在重點風景旅游地區的某些地段和對架空線嚴重腐蝕的特殊地段，可采用電纜線路。此外，在發電廠及其它大型廠礦、交通樞紐、電網交叉以及過江跨海等特殊場合，也常常使用電力電纜。

2電力電纜的特點

與架空送電線路相比，電纜線路的特點是：

（1）埋設在地下管道或溝道中，不需大走廊，占地小。

（2）不受氣候和環境影響，輸電性能穩定。

（3）維護工作量小，安全性高。

（4）可用于架空線難以通過的地段，如跨海峽輸電。

（5）輸送容量受到限制。

（6）造價貴，電壓越高與架空線的差價越大。

（7）發生故障時，故障排除時間長。

3電力電纜的種類

電力電纜的種類繁多，按絕緣材料、電能傳輸形式、結構特征、安裝敷設環境條件可分為不同種類。

按絕緣材料分類：油紙絕緣型、塑料絕緣型和橡膠絕緣型。

按電能傳輸形式分類：可分為交流電纜和直流電纜。

按結構特征分類：統包型、分相型、鋼管型、扁平型和自容型。

按敷設環境條件分類：有地下直埋、地下管道、空氣中、水底過河、礦井、高海拔、鹽霧、大高差、多移動、潮熱區等。一般環境因素對護層的結構影響較大。

其它：按電壓等級可分為高壓電纜和低壓電纜；按芯數可分為單芯電纜和多芯電纜等。

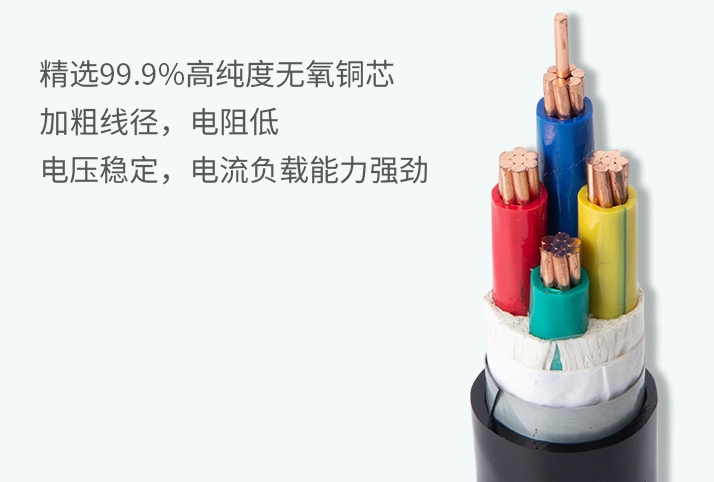

4電力電纜的結構

導體

導體是用來傳導電流的。導體種類繁多，按材料分，有銅芯和鋁芯兩種；按纜芯的數目分，有單芯、雙芯、三芯和四芯4種；按導體的形狀分，有圓形、橢圓形和扇形3種；按電纜導體的填充系數大小分，有緊壓和非緊壓2種。

絕緣層

絕緣層是用來保證導體之間、導體與外界的絕緣，使電流沿導體傳輸。絕緣層包括分相絕緣和統包絕緣，統包絕緣在分相絕緣之外。絕緣層所用材料有油鋟紙、橡皮、聚氯乙烯、聚乙烯和交聯聚乙烯等。

保護層

電力電纜的保護層分內護層和外護層兩部分。內護層主要是保護電纜統包絕緣不受潮濕和防止電纜浸漬劑外流以及輕度機械損傷；所用材料有鉛包、鋁包、橡套、聚氯乙烯套和聚乙烯套等。外護層是用來保護內護層的，防止內護層受機械損傷或化學腐蝕等，包括鎧裝層和外被層兩部分。所用材料，一般鎧裝層為鋼帶或鋼絲，外被層為纖維繞包、聚綠乙烯護套和聚乙烯護套。
